氣動塑料法蘭球閥

產品展示>> 氣動球閥>>氣動塑料法蘭球閥

一、氣動塑料法蘭球閥產品概述

上海川滬閥門有限公司生產的氣動塑料法蘭球閥閥體材質有RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料材質，分別適合于不同工況的客戶現場，如清水、腐蝕性介質、常溫溶劑等場合使用，配上單作用或雙作用氣動執行器后，可以通過4-7公斤的壓縮氣源實現對閥門的開閉控制，也可以選配閥門定位器來實現對管道介質流量大小的調節。

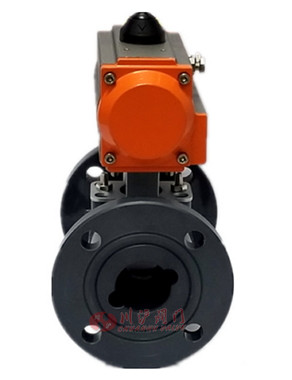

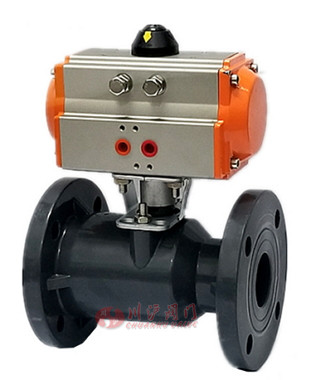

二、氣動塑料法蘭球閥產品圖片


氣動塑料法蘭球閥	氣動塑料法蘭球閥

三、氣動塑料法蘭球閥零部件材料

名稱	材質
閥體	RPP、PVDF、PPH、ABS、UPVC、CPVC
球芯	RPP、PVDF、PPH、ABS、UPVC、CPVC
密封圈	PTFE、F4
內塞	RPP、PVDF、PPH、ABS、UPVC、CPVC
密封	PTFE、F4
閥桿	RPP、PVDF、PPH、ABS、UPVC、CPVC

四、氣動塑料法蘭球閥技術參數

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.0-1.6MPa
連接方式	法蘭、螺紋、由令
閥體結構	一體、三通L、三通T
適用介質	PVC兼容的食品工業化學溶劑
配置執行機構	可配GT、AT、ST系列單雙作用氣動執行機構
控制方式	開關兩位控制、4～20mA模擬量信號控制

五、氣動塑料法蘭球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

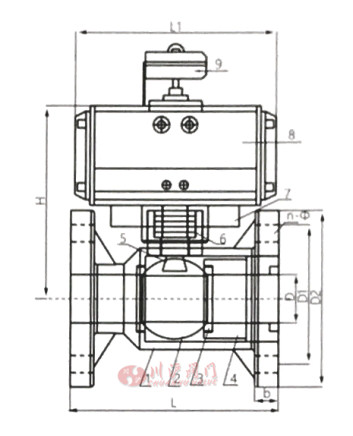

七、氣動塑料法蘭球閥結構圖

八、氣動塑料法蘭球閥連接尺寸

公稱通徑 DN (mm)	D2	D1				L	L1	H	b	n-d	平臺中心距	閥桿尺寸	參考?xì)鈩訄?zhí)行器
公稱通徑 DN (mm)	D2	D1	JIS	DIN	ANSI	L	L1	H	b	n-d	平臺中心距	閥桿尺寸	雙作用	單作用
15	95	65	70	65	60	120	140	170	14	4-14	50/70	￠12.2*9.7	32/52	63
20	105	75	75	75	70	120	140	170	16	4-14	50/70	￠12.2*9.7
25	115	85	90	85	80	140	140	180	16	4-14	50/70	￠15.2*12.5
32	135	100	95	100	90	145	150	200	16	4-18	70/89	￠23.4*18	63	75
40	145	110	105	110	98	165	150	205	16	4-18	70/89	￠23.4*18	63	83
50	160	125	120	125	120	180	165	230	18	4-18	70/89	￠23.4-18	75	92
65	180	145	140	145	140	220	190	240	22	4-18	89/102	￠25.1*19.7	83	105
80	195	160	150	160	152	250	190	250	25	8-18	89/102	￠27*19.5	83	125
100	215	180	175	180	190	280	260	295	25	8-18	89/102	￠30.8*23.8	110	140
125	245	210	210	210	216	320	300	325	30	8-18	102/125	22*22	127/140	160
150	280	240	240	240	240	360	390	370	30	8-23	102/125	22*22	160/190	190
200	335	295	290	295	298	400	535	480	35	8-23	125	22*22	210	210
250	395	350	355	350	362	500	590	530	38	12-23	125	22*22	240	240
300	455	400	400	400	432	500	640	585	40	12-23	125	22*22	270	270

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
