一、氣動對夾式V型球閥產品概述

氣動對夾式V型球閥分為V型法蘭球閥和V型對夾球閥，區別在于和管道的連接方式，閥門的內部結構是一致的，都適用于有雜質的介質或需要調節流量的場合使用，V型球閥和氣動執行器組成氣動V型球閥，可配有電磁閥實現遠程開關功能，也可配閥門定位器，遠程輸入信號4-20mA來控制閥門的開度大小，實現對管道介質流量大小的調節，調節性能近似等百分比。

二、氣動對夾式V型球閥產品圖片

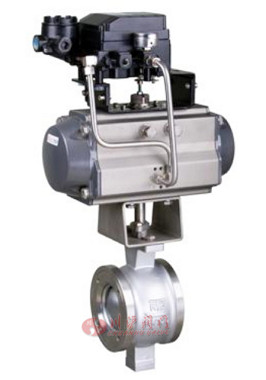

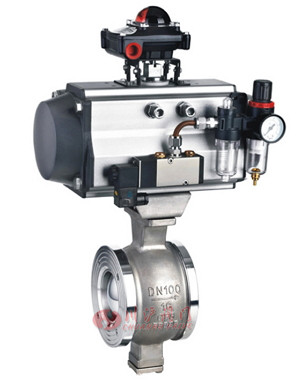

氣動對夾式V型球閥(開關型)	氣動對夾式V型球閥(調節型)

三、氣動對夾式V型球閥零部件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、氣動對夾式V型球閥技術參數

技術參數
公稱通徑	對夾式DN25～250mm/法蘭DN25～500mm
連接方式	對夾式/法蘭
氣缸配置	AT系列、GT系列、AW系列、進口執行器系列
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	二位切斷（開關型）、調節型、三段式（開度可選）
公稱壓力	16、25bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用：4~8bar、單作用：5~8bar
介質溫度	W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
環境溫度	標準型:-20~80℃
閥體材質	碳鋼（C）、不銹鋼（CF8、CF3M）
密封材質	聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）

五、氣動對夾式V型球閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動對夾式V型球閥性能規范

試驗標準	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

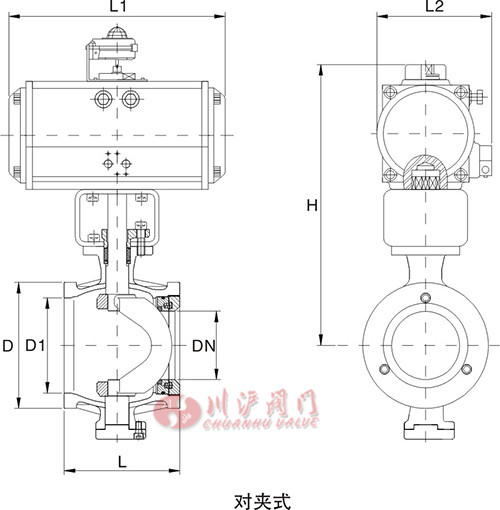

七、氣動對夾式V型球閥結構圖

八、氣動對夾式V型球閥連接尺寸

主要外形尺寸-PN16、25（16、25bar）-對夾式
公稱通徑 [DN]	外形尺寸				連接尺寸		執行器型號
公稱通徑 [DN]	L	L1	L2	H	D	D1	執行器型號
25	62	159/248	83	260/290	68	38	AT-D63/AT-S88
32	62	159/248	95	267/297	78	42	AT-D63/AT-S88
40	62	211/248	107	292/312	85	50	AT-D75/AT-S88
50	75	248/268	107	292/312	100	60	AT-D88/AT-S100
65	90	248/315	123	332/340	120	75	AT-D88/AT-S115
80	100	269/345	141	359/381	130	94	AT-D100/AT-S125
100	115	345/409	152	394/411	158	110	AT-D125/AT-S145
125	129	409/438	187	410/416	180	135	AT-D145/AT-S160
150	160	438/550	215	461/486	216	165	AT-D160/AT-S190
200	200	550/600	240	509/553	268	210	AT-D190/AT-S210
250	240	633/730	262	572/628	325	260	AT-D240/AT-S270

九、氣動對夾式V型球閥制造標準

技術規范
設計依據	GB標準
設計標準	GB/12237
連接法蘭尺寸	GB/9113、JB/T79
實驗和檢驗	JB/T9092
備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造
