一、微阻緩閉消聲止回閥 產品概述

上海川滬閥門有限公司生產的DHH44X型微阻緩閉消聲止回閥，主要用于工業、城市給排水管道和高層住宅、高級賓館、加壓輸水泵的出口處。在設計上充分考慮了使用環境的要求，采用斜板式結構，達到無震動、無嘈聲、運行平穩，確保賓館、住宅環境安靜，并具有節能的效果。用延緩關閉的方式使局部倒流水向系統內泄流，從而大大降低了停泵倒流的水壓沖力，消除了破壞性水錘峰值的產生，截流密封采用丁腈橡膠，密封性能好、減震耐磨、使用壽命長、維修方便等特點。

二、微阻緩閉消聲止回閥 產品圖片

微阻緩閉消聲止回閥_DHH44X

三、微阻緩閉消聲止回閥 性能參數

零件名稱	材料
閥體	鑄鐵、鑄鋼
閥瓣	碳鋼
閥桿、油缸、活塞	不銹鋼
彈簧	不銹鋼
閥座	丁腈橡膠

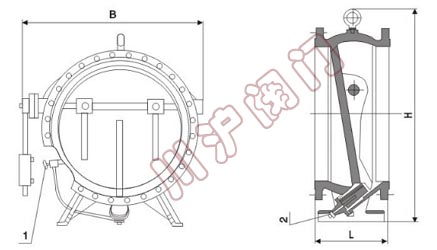

四、微阻緩閉消聲止回閥 結構圖

五、微阻緩閉消聲止回閥 連接尺寸

DN(mm)	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1600	2000
L	230	250	270	290	310	330	350	390	430	470	510	550	630	710	790	950
H	550	630	690	780	860	910	980	1070	1220	1320	1430	1550	1800	1980	2150	2550
B	450	520	590	670	750	780	850	970	1080	1200	1300	1450	1670	1880	1950	2450

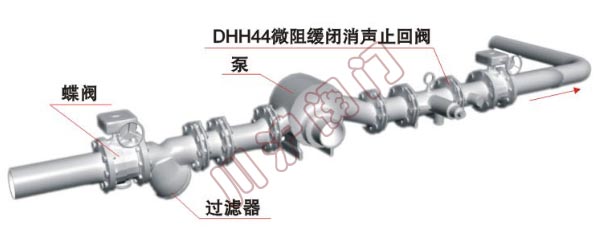

六、微阻緩閉消聲止回閥 典型安裝示意圖

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-微阻緩閉消聲止回閥.PDF
