衛生級焊接蝶閥
產品展示>> 衛生級閥門>>衛生級焊接蝶閥
一、衛生級焊接蝶閥 產品概述

衛生級焊接蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。
特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封材料耐老化、耐腐蝕，使用壽命長等特點。

二、衛生級焊接蝶閥 產品圖片

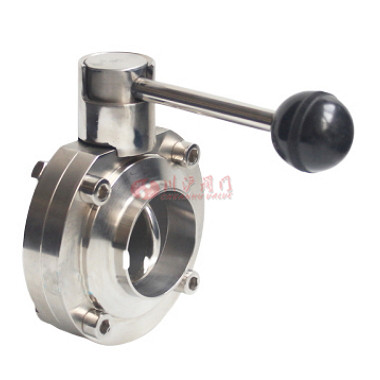

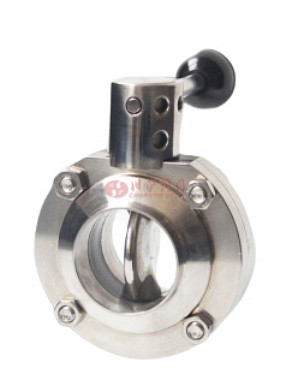

衛生級焊接蝶閥圖片 衛生級焊接蝶閥圖片
衛生級焊接蝶閥圖 衛生級焊接蝶閥圖
三、衛生級焊接蝶閥 技術參數

公稱通徑 DN（mm） 5～150
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用介質 空氣、水、蒸氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。
連接方式 快裝式、卡箍式、外螺紋、焊接式等
四、衛生級焊接蝶閥 零件材質

零件名稱 材料
閥體 304、316、316L
蝶板 304、316、316L
密封圈 硅橡膠、氟橡膠、聚四氟
閥桿 304、316、316L
填料 硅橡膠、氟橡膠、聚四氟

五、衛生級焊接蝶閥 結構圖

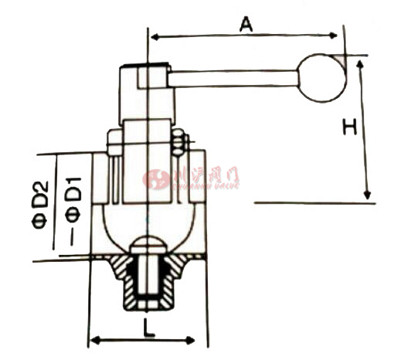

衛生級焊接蝶閥結構圖
六、衛生級焊接蝶閥 連接標準和尺寸
規格 cD1 cD2 A L H kg
管道外徑 通徑 焊接口外徑 手柄 總長度 中心高度 重量
c19 16 19 135 50 68 1.06
c25 22 25 135 50 68 1.032
c32 29 32 135 50 68 0.97
c38 35 38 135 50 72 1.12
c45 42 45 135 50 74 1.13
c51 47 51 135 52 79 1.5
c57 52 57 135 54 83 1.623
c63.5 58 63 135 56 86 1.8
c76 71 76 160 58 95.9 2.2
c89 83 89 160 60 101 2.58
c102 97 102 160 66 110 3.1
c133 125 133 250 80 128 4.85
c159 153.5 159 250 90 142 6.5

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-衛生級焊接蝶閥.PDF
