蒸汽電磁閥

產品展示>> 快速切斷閥>>蒸汽電磁閥

一、蒸汽電磁閥產品概述

上海川滬閥門有限公司生產的蒸汽電磁閥適用于以蒸汽為加熱介質，進行溫度自動控制的執行機構?？蓪?duì)蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀。蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。

二、蒸汽電磁閥產品圖片

蒸汽電磁閥(碳鋼法蘭連接)

三、蒸汽電磁閥技術參數

工作介質	蒸汽及其他腐蝕性氣體
介質溫度℃	≤200
公稱壓力（MPa）	1.6
工作壓差（MPa）	0.05~1.6							0.1~1.6
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數 （KV）	按JB/T7352-94規定
泄漏量（ml/min）	按JB/T7352-94 . F 規定
公稱通徑	15	20	25	32		40	50		65	80	100	125	150
功耗（VA）	40、30				30

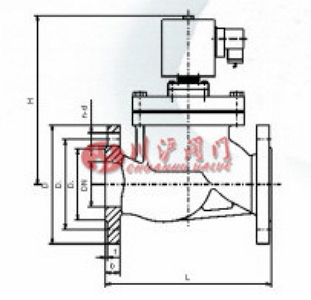

四、蒸汽電磁閥結構圖

五、蒸汽電磁閥安裝尺寸

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	175	130	95	65	46	14	2	4-Φ14
20	153	92	3/4	180	150	105	75	56	16	2	4-Φ14
25	153	110	1	195	160	115	85	65	16	3	4-Φ14
32	176	120	1 1/4	205	180	140	100	76	18	3	4-Φ18
40	176	140	1 1/2	220	200	150	110	84	18	3	4-Φ18
50	192	162	2	235	230	165	125	99	20	3	4-Φ18
65				250	290	185	145	118	20	3	4-Φ18
80				260	310	200	160	132	20	3	8-Φ18
100				290	350	220	180	156	22	3	8-Φ18
125				365	400	250	210	184	22	3	8-Φ18
150				400	480	285	240	211	24	3	8-Φ22
200				416	600	340	295	266	24	3	12-Φ22
250				434	730	405	355	319	26	4	12-Φ26
300				490	850	460	410	370	28	4	12-Φ2
