產品展示>> 過濾器>>T型過濾器

一、T型過濾器產品概述

上海川滬閥門有限公司生產的T型過濾器適用于蒸汽、空氣、煤油、水等配管上排除銹渣及異物保護閥門及設備。
T型過濾器流通快速，故壓力損失小，抗污性強。排渣方便。A型表示角式．B表示直通式。

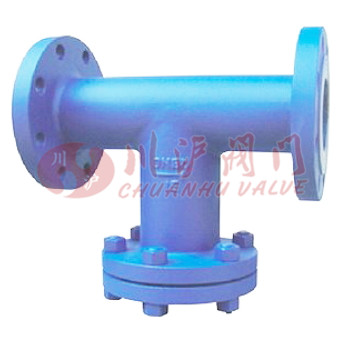

二、T型過濾器產品圖片


T型過濾器(碳鋼法蘭連接)	T型過濾器(不銹鋼法蘭連接)

三、T型過濾器技術參數

Type 型號	Nomiaal Pressure(MPa) 公稱壓力	WorkingTempoature(℃) 工作溫度	Filter Net Eye Number 濾網目數	Applicable media 適用介質
TG—A	2.0	300	20—150	Steam．Air．Water，Oil
YG—B	5.0	425	20—150	蒸汽、空氣、水、油

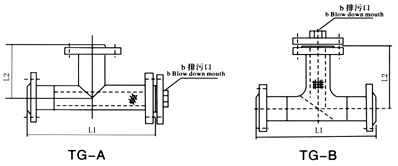

四、T型過濾器結構圖

五、T型過濾器連接尺寸

TG—A型安裝尺寸

型號 (MPa) 公稱壓力	連接方式	(DN) 公稱通徑	(mm) 外形尺寸
型號 (MPa) 公稱壓力	連接方式	(DN) 公稱通徑	L1	L2	C
TG—A型 PN一2.0	Flange 法蘭	50	277	128	457
		65	316	146	530
		80	337	156	568
		100	388	181	648
		150	491	232	842
		200	591	280	1031
		250	668	318	1169
		300	768	368	1370
TG—A型 PN一5.0	Flange 法蘭	50	292	134	472
		65	331	152	545
		80	360	165	591
		100	416	191	676
		150	521	241	871
		200	621	289	1062
		250	716	333	1216
		300	821	384	1421

TG—B型安裝尺寸

型號 (MPa) 公稱壓力	連接方式	(DN) 公稱通徑	mm 外形尺寸			W(in)
型號 (MPa) 公稱壓力	連接方式	(DN) 公稱通徑	L1	L2	C	W(in)
TG—B型 PN一2.0	Flange 法蘭	50	250	149	281	RC1/2〞
		65	292	170	325	RC1/2〞
		80	312	181	352	RC1/2〞
		100	362	267	412	RC3/4〞
		150	464	260	539	RC3/4〞
		200	500	311	660	RC3/4〞
		250	600	351	761	RC3/4〞
		300	736	400	886	RC3/4〞
TG—B型 PN一5.0	Flange 法蘭	50	268	158	298	RC1/2〞
		65	304	179	337	RC1/2〞
		80	330	196	370	RC1/2〞
		100	382	225	432	RC3/4〞
		150	482	280	557	RC3/4〞
		200	578	332.5	678	RC3/4〞
		250	666	383	791	RC3/4〞
		300	768	437	918	RC3/4〞

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
